Ancoraggio Introduzione Elicoidale

Ancore elicoidali normalmente consiste di tre componenti: L'albero, lama e l'estremità superiore, che si attacca mucchi elicoidali ad una struttura. La pila vite ha albero cavo, albero di prolungamento e di accoppiamento per l'albero di joint lead e prolunga. Le piastre elica sono chiamati lame o voli e sono saldati alla sezione dei conduttori. A seconda del numero di pale saldate sull'albero cavo, ingegneri citarne l'ancora elica singola derivazione, doppio piombo, piombo e triple rispettivamente. Le lame mucchio elicoidali potrebbero anche essere saldati sull'albero estensione. L'estremità superiore ha sia un occhio chiuso per i collegamenti dei cavi o di catena (n tassello chiave inglese), oppure filettato per il fissaggio piastre e dadi (A supporto elicoidale, non importa staffa standard, la staffa di bassa potenza, staffa retrofit o staffa pesante potrebbe essere usato in molte applicazioni, come moli spinta, piloni lastra, fondazioni profonde) L'estremità superiore può essere forgiato asta ancoraggio occhio, in varianti di un'unica asta filo di ancoraggio, doppio filo verga di ancoraggio, triplo filo verga di ancoraggio o tirafondi bullone occhio ditale , adattatore per gay (disponibile adattatore singolo filo, adattatore doppia elica, adattatore triplo filo)
Ci sono molti nomi diversi per l'elica di ancoraggio / anchor elicoidale, come palo vite, tassello, palo ad elica, pilastri elicoidali, ancore di coppia, coclea pali a vite, ancora una coppia elicoidale, elica mucchio tutti significano la stessa cosa. A seconda delle applicazioni dei pali a vite, vengono normalmente utilizzati tre termini. Pier elicoidale sono normalmente utilizzati per essere caricato in compressione assiale. Ancoraggio elicoidale si riferisce normalmente ad un mucchio elicoidale caricato in tensione assiale. Mucchio elicoidale descrive tradizionalmente un fondamento profondo che resiste sia la compressione e carichi di tensione.
Ancoraggi ad elica sono avvitati nel terreno con potenti motori idraulici di perforazione. I motori Drill possono essere montati a mini-escavatori cingolati o motori più piccoli trapano uomo-portatile .Compared con altri sistemi di ancoraggio o il sistema di cumulo, ancore elicoidali hanno molti vantaggi.

Palo elicoidale vantaggi:
1. L'installazione mucchio elicoidale è molto semplice. È installato vibrazioni ridotte e nessun rumore può realizzato durante elica molo. Nessun bottino per i terreni circostanti. Per fondamento profondo è anche un problema
2. pilastro elicoidale può essere progettato per applicazioni a compressione e carica di tensione.
3.Galvanized ancore elicoidali hanno bassi costi, può durare per un tempo più lungo
4.Different albero sezione dei conduttori e prolunga possono essere scelti. Diversi numeri di eliche possono essere applicati per ottenere carichi diversi. e la staffa elicoidali, staffa di utilità, torcia e la staffa lastra, staffa ascensore, berretto elicoidale ecc può essere fornito per soddisfare tutte le ancore di terra.
5.Avvitare mucchio può utilizzato quando non possono essere utilizzati altri ancoraggi o pali in acciaio. La pila a vite è ideale per aree di accesso limitato o spazio di lavoro limitato. E la costruzione di tasselli non sia effettuata con tavola di acqua alta. La pila elicoidale è rimovibile e riutilizzabile.

Poiché mucchi elicoidali hanno tanti vantaggi, sono utilizzati in tutto il mondo da quasi 200 anni.
Come elicoidale tieback ancoraggio, chiodi elicoidali suolo. moli elicoidali spinta, micropali elicoidali, sottostanti, lastra di sollevamento, lastra molo, muro di sostegno, sistemi di montaggio solare terra, applicazioni marine. eccetera

I mucchi elicoidali sono realizzati in acciaio zincato. Ci sono normalmente tre tipi di materiali degli alberi: tutto l'ancoraggio albero elicoidale, barra di ancoraggio ad elica piazza e di ancoraggio piazza elicoidale.

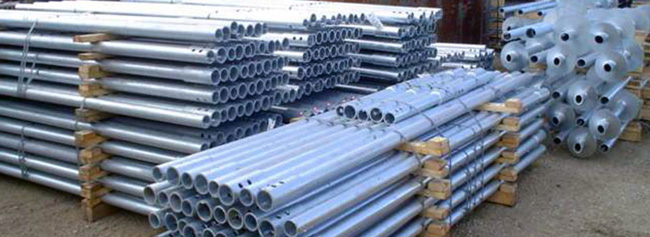

Albero tondo ancoraggio elicoidale

Prodotto da pali ad alta resistenza senza soluzione di continuità, rotondo ancoraggio albero elicoidale normalmente hanno una maggiore modulo di resistenza e la capacità di flessione. Albero rotonda Hollow mucchi elicoidali sono stati utilizzati anche in applicazioni sia di trazione e compressione, è particolarmente adatto per applicazioni di compressione carico perché il molo dell'albero rotonda ha una stabilità laterale molto superiore (la forza di resistere torsione e flessione), così come è capacità di carico maggiore.

Albero rotondo dimensioni molo elicoidale

Turno materiale anchor albero: Priorità alta resistenza del tubo, è conforme a ASTM grado A500 B

Solid Piazza Albero Palo Elicoidale

solido pilastri elicoidali albero piazza e voli elica, pronto per essere spedito

Piazza albero ancoraggio bar elicoidale è una sezione più compatto rispetto alle dimensioni simili di pilastri elicoidali albero tubolare, il che significa ancore alberi quadrati in grado di raggiungere la penetrazione del suolo più grande. Questo vantaggio è molto importante per tieback, chiodi di terreno, palancole, applicazioni palancole. Albero piazza mucchi elicoidali solidi possono anche penetrare più facilmente sul territorio dei suoli dense o strati bedrock. Albero Piazza ancore elicoidali hanno notevoli capacità di carico e sono utilizzati in applicazioni sia a compressione e tensione.
Il solido palo dell'albero elicoidale piazza è costituito da 40Cr o acciaio 45 #, zincato. Altre dimensioni possono essere forniti. La durata di un zincati pontili elicoidale dell'albero bar quadrati può essere più di 150 anni.

Solid quadrati albero elicoidali dimensioni pier:

Albero quadrato pier elicoidale
Albero Piazza ancore elicoidali sono realizzate in acciaio ad alta resistenza tubi quadri. Quando la tensione è la considerazione primaria nel sistema di ancoraggio, sono normalmente utilizzati pilastri albero quadrato. Mucchi piatti ad assi quadrati in grado di sopportare più di deformazione / torsione prima della rottura dell'albero quadrato. Quindi non così lavoratore esperto può anche installare bene gli alberi quadrati. Piazza pilastri tubolari piatti ad assi hanno alcuni altri vantaggi rispetto ancore elicoidali albero tondo: maggiore resistenza alla trazione e snervamento, maggiore fattore di sicurezza, una maggiore capacità di coppia, ecc ..

Square shaft helical anchor dimensions:

Tutti i bordi d'attacco elica saranno affilate e roccia tagliati e 45 gradi in modo che i tasselli la terra vite nel terreno più facilmente e senza problemi.
Tutte le piastre sono elica fabbrica realizzati in ASTM A36 piatto laminato a caldo. Zincatura conformi alla norma ASTM A153 per rivestimento di zinco tuffato caldo

Palo Elicoidale Accessori:

Staffa Underpinning elicoidale: Possiamo produrre le staffe di ancoraggio a vite, staffa di supporto trave, staffa lastra, staffa impieghi leggeri, o altri supporti secondo i requisiti del progetto.
Adattatori Guy sono normalmente utilizzati per albero quadrato estensione ancoraggio ad elica. Adattatore Guy può essere in singolo adattatore filo ragazzo, doppio attacco tipo filo, adattatore triple filo. Adattatori Guy sono zincato a caldo per incontrare ASTM Specification A153 Classe C.

No-chiave Della Vite di Ancoraggio

No-chiave di vite di ancoraggio è un ancoraggio solidale occhio forgiato con un'elica saldata all'albero. Nessun tasselli chiave sono completamente zincati a caldo a lungo resistenza alla ruggine. L'ancoraggio può essere facilmente a mano oa macchina installata. Sull'asta c'è una grande apertura di ammettere un bar svolta per avvitare l'ancora verso il basso. L'occhio si adatta anche in un adattatore disponibile così l'ancora può essere il potere-installata. Se gli impianti viene effettuata manualmente, inserire una barra attraverso l'occhio e avvitare l'ancora senza vite strappo verso il basso, in linea con il ragazzo.

No-chiave Dimensioni Vite di Ancoraggio

Altre dimensioni sono disponibili su richiesta
