Duckbill Anchor / Manta Anchor / Sting Ray Terra Anchor

Questi tre ancore di terra sono stati utilizzati più di 30 anni. Le applicazioni tipiche sono: tassello esistente palancole, tubo mucchio muro di contenimento, consolidamento dei versanti, sistemi palla radice dell'albero, sistemi albero ragazzo, H mucchio, parete calcestruzzo spruzzato ecc La semplicità del design e facilità di installazione rende questi terra ancore l'ancora più popolare sistema. Dopo aver guidato l'ancoraggio a terra alla profondità richiesta, l'acciaio azionamento viene tirato fuori. L'ancoraggio a terra viene poi ribaltato e la prova provata con ancoraggio Locking Kit per presentare la sua superficie di appoggio al suolo. Questo si chiama armadietto carico. Duckbill capacità di carico di ancoraggio in terreni normali è da 261kg a 4802kgs.Manta Ray ancorare capacità finale è da 5 tonnellate a 20 tonnellate. Mentre ancore Stingray possono raggiungere fino a 50 tonnellate.

Ancoraggio duckbill Vantaggi
1.Installation degli ancoraggi a terra Platipus è facile e veloce, utilizza attrezzature di installazione disponibili
2.No scavo è necessaria per le ancore Platipus, mentre altri tiranti d'ancoraggio come ancoraggio barra vuota, threadbar ancoraggio, ancoraggi trefoli tutto ha bisogno di scavi e sondaggi.
3.Environment all'ambiente, nessun disturbo del suolo.
4.Different dimensioni possono essere utilizzati per una vasta gamma di suoli e applicazioni. Con capacità di tenuta eccellente.
5.Aluminum ancora, zincato ancore ghisa sferoidale, ancoraggi in acciaio sono disponibili per soddisfare terra diversa

Ancoraggio duckbill

DUCKBILL Earth Anchors have light and medium holding capacity. DUCKBILL Anchors can be cabled with galvanized aircraft cable or stainless steel. The duckbill earth anchor system is driven using a hammer and drive steel. A Jack hammer is recommended to be used with power drive steel. Wrap the wire rope around the anchor driving rod. Can be widely used in Tree Guy system, Root ball system, Theft deterrent, etc. All accessories are available like DUCKBILL Anchor Hook. tree collars, wire rope clamps, D-ring, hand ratchet.

Alluminio Ancore
Modello 40
Modello 40 è l'ancora terra più piccolo, che è cablato con 1/16 di pollice (1,6 millimetri) cavo di acciaio o 1/8 di pollice (3,2 millimetri) cavo d'acciaio. L'acciaio unità dovrebbe essere 9,7 millimetri (3/8 ") 0.6m turno (2 ') con la grande testa di impatto. Carico di lavoro di 1.33kN (136kg).

Modello 68
Modello 68 è il prossimo più piccolo ancoraggio DUCKBILL, cablata con 1/8 di pollice (3,22 millimetri) fune o 3/16 di pollice (4.8mm) fune. L'asta di ancoraggio deve essere 12mm (3/4 ") intorno 1.2 (4 ') con la grande testa di impatto. Carico di lavoro di 4.89kN (500 kg).

Modello 88
Modello 88 è ancore terra più popolari, l'ancora è cablato con 1/4 di pollice (6.4mm) cavo di acciaio o 5/16 pollici (7,9 millimetri) cavo d'acciaio. Acciaio auto a mano deve essere 19mm (3/4 ") 1.2m turno (4 ') con la grande testa di impatto. Carico di lavoro di 13.39kN (1360kg).

Modello 138
Modello 138 è il più grande di ancoraggio terra, l'ancora è cablato con una fune 5/16 pollici (7,9 millimetri) modello 138 viene installato con un piccolo martello pneumatico e deve essere guidato con l'acciaio di azionamento. Carico di lavoro di 22.24kN (2260kg).

Galvanized Ductile Iron Anchor
Modello 68-DBD
M68-DBD ornitorinco ancora è per i suoli rocciosi e duri, e può essere utilizzato con le apparecchiature installazione potere.

Modello 88-DBD
M68-DBD ancoraggi suolo sono per terreni rocciosi e duri, e possono essere utilizzati con apparecchiature installazione alimentazione.

Modello 138-DBD
M68-DBD ancoraggio sono per terreni rocciosi e duri, e possono essere utilizzati con apparecchiature installazione alimentazione.

Ancoraggi Duckbill possono anche essere assemblati in Modello 40 DTS, Modello 68 DTS, Modello 88 DTS, Modello 40 RBK, Modello 68 RBK, Modello 88 RBK.

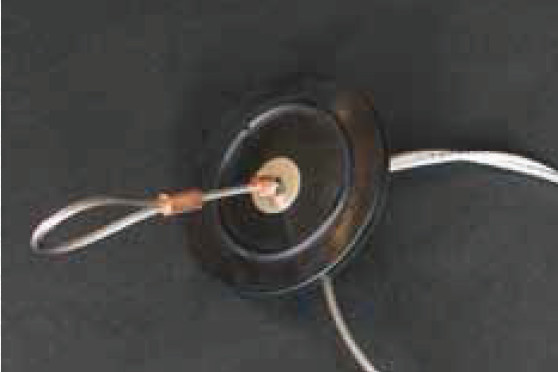

Accessori:

Manta Ray / Sting Ray Terra Anchor

Ancoraggi Manta Ray possono avere capacità finale fino a 180kN, mentre Sting Ray ancore possono avere capacità finale fino a 440kN.Manta Ray ancoraggio rigido è guidato in terra con pneumatici jack martello. Per l'installazione su siti ad accesso limitato e l'accesso attrezzature pesanti è limitato, Manta ancoraggio è sicuramente la migliore ancoraggio. Ancore terra Manta Ray e ancore di terra Sting Ray sono in immersione a caldo duttile ferro zincato. Compatibile tiranti e termini di conclusione per tiranti o muro di sostegno sono tutti disponibili. Questi ancoraggi a terra può essere fatta anche di A 316 acciaio inossidabile, che può avere una vita durata fino a 120 anni.

Sting Ray ancoraggio

Manta Ray ancoraggio

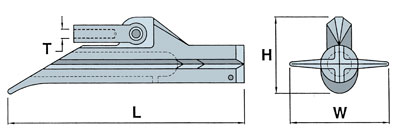

Dimensione e Proprietà

Nota: 1. Ancoraggio Materiale duttile del ferro
2. Fine immerso Specifica zincato a caldo ASTM A-123 o BS729

MANTA RAY Ancoraggio e Stingray anchorAccessories

L'installazione di Manta Ray ancoraggio / Sting Ray anchor
1.Thread un'asta ancoraggio nel grillo di Manta Ray ancoraggio / anchor Stingray. Mettere l'ancora verga di guida o guidare acciaio nella ancoraggio.
2.Adjust i Manta Ray ancoraggio / posizioni e angolazioni di ancoraggio Stingray, e guidare nel terreno
3.Estrarre l'acciaio unità. Infilare la barra di impostazione della scheda sull'asta ancoraggio.
4.Utilizzare l'armadietto carico, infilare il thimbleye sull'estremità di Manta Ray ancoraggio / anchor Stingray

Foto del progetto:
