I canali in acciaio possono essere classificati in base alle sue dimensioni. Acciai canale di luce sono sezioni di piccole dimensioni, fino a 50 mm. Medio canale flangia parallelo sono di medie dimensioni e di solito tra i 50-200 mm sezioni .Heavy che sono sezioni più grandi, più grandi di 200 mm.
Canale di acciaio standard americano rivelarsi elementi dinamici di progettazione e costruzione, che è materiale struttura in acciaio creato con una sezione specifica. Hanno stretto tolleranza dimensionale. Sezioni di canale sono classificati basano anche su forme in canali in acciaio ecc ASTM acciaio Canale proprietà della sezione di varie dimensioni che vanno C3 - C15.The tipo di acciaio più utilizzato per l'acciaio canale è ASTM A36, che è lavorabile. formable e saldabile. Canali flange parallele possono essere zincati aumenti la sua resistenza alla corrosione.
Sezioni americani superficie condizione:
Secondo ASTM A 6 / A 6M - 07
Dimensioni:
ASTM A 6/A 6M - 07
Slope flangia:
Circa. 162/3%

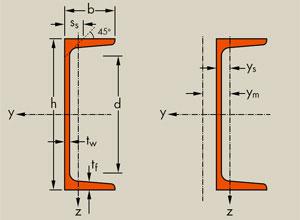

ASTM Acciaio strutturale canale sono i seguenti in unità imperiali
.jpg)
| Designazione | Dimensioni | Parametri statici | |||||||
| Momento d'inerzia | Modulo di resistenza | ||||||||
| imperiale (in x lb/ft) |
profondità h (in |
Larghezza w (in) |
Web Spessore (in) |
Area sezionale (in2) |
peso (lb/ft) |
Ix (in4 |
Iy (in4) |
Wx (in3) |
Wy (in3) |
| C 15 x 50 | 15 | 3.716 | 0.716 | 14.7 | 50 | 404 | 11.0 | 53.8 | 3.78 |
| C 15 x 40 | 15 | 3.520 | 0.520 | 11.8 | 40 | 349 | 9.23 | 46.5 | 3.37 |
| C 15 x 33.9 | 15 | 3.400 | 0.400 | 9.96 | 33.9 | 315 | 8.13 | 42.0 | 3.11 |
| C 12 x 30 | 12 | 3.170 | 0.510 | 8.82 | 30 | 162 | 5.14 | 27.0 | 2.06 |
| C 12 x 25 | 12 | 3.047 | 0.387 | 7.35 | 25 | 144 | 4.47 | 24.1 | 1.88 |
| C 12 x 20.7 | 12 | 2.942 | 0.282 | 6.09 | 20.7 | 129 | 3.88 | 21.5 | 1.73 |
| C 10 x 30 | 10 | 3.033 | 0.673 | 8.82 | 30 | 103 | 3.94 | 20.7 | 1.65 |
| C 10 x 25 | 10 | 2.886 | 0.526 | 7.35 | 25 | 91.2 | 3.36 | 18.2 | 1.48 |
| C 10 x 20 | 10 | 2.739 | 0.379 | 5.88 | 20 | 78.9 | 2.81 | 15.8 | 1.32 |
| C 10 x 15.3 | 10 | 2.600 | 0.240 | 4.49 | 15.3 | 67.4 | 2.28 | 13.5 | 1.16 |
| C 9 x 20 | 9 | 2.648 | 0.448 | 5.88 | 20 | 60.9 | 2.42 | 13.5 | 1.17 |
| C 9 x 15 | 9 | 2.485 | 0.285 | 4.41 | 15 | 51.0 | 1.93 | 11.3 | 1.01 |
| C 9 x 13.4 | 9 | 2.433 | 0.233 | 3.94 | 13.4 | 47.9 | 1.76 | 10.6 | 0.96 |
| C 8 x 18.75 | 8 | 2.527 | 0.487 | 5.51 | 18.75 | 44.0 | 1.98 | 11.0 | 1.01 |
| C 8 x 13.75 | 8 | 2.343 | 0.303 | 4.04 | 13.75 | 36.1 | 1.53 | 9.03 | 0.85 |
| C 8 x 11.5 | 8 | 2.260 | 0.220 | 3.38 | 11.5 | 32.6 | 1.32 | 8.14 | 0.78 |
| C 7 x 14.75 | 7 | 2.299 | 0.419 | 4.33 | 14.75 | 27.2 | 1.38 | 7.78 | 0.78 |
| C 7 x 12.25 | 7 | 2.194 | 0.314 | 3.60 | 12.25 | 24.2 | 1.17 | 6.93 | 0.70 |
| C 7 x 9.8 | 7 | 2.090 | 0.210 | 2.87 | 9.8 | 21.3 | 0.97 | 6.08 | 0.63 |
| C 6 x 13 | 6 | 2.157 | 0.437 | 3.83 | 13 | 17.4 | 1.05 | 5.80 | 0.64 |
| C 6 x 10.5 | 6 | 2.034 | 0.314 | 3.09 | 10.5 | 15.2 | 0.87 | 5.06 | 0.56 |
| C 6 x 8.2 | 6 | 1.920 | 0.200 | 2.40 | 8.2 | 13.1 | 0.69 | 4.38 | 0.49 |
| C 5 x 9 | 5 | 1.885 | 0.325 | 2.64 | 9 | 8.90 | 0.63 | 3.56 | 0.45 |
| C 5 x 6.7 | 5 | 1.750 | 0.190 | 1.97 | 6.7 | 7.49 | 0.48 | 3.00 | 0.38 |
| C 4 x 7.25 | 4 | 1.721 | 0.321 | 2.13 | 7.25 | 4.59 | 0.43 | 2.29 | 0.34 |
| C 4 x 5.4 | 4 | 1.584 | 0.184 | 1.59 | 5.4 | 3.85 | 0.32 | 1.93 | 0.28 |
| C 3 x 6 | 3 | 1.596 | 0.356 | 1.76 | 6 | 2.07 | 0.31 | 1.38 | 0.27 |
| C 3 x 5 | 3 | 1.498 | 0.258 | 1.47 | 5 | 1.85 | 0.25 | 1.24 | 0.23 |
| C 3 x 4.1 | 3 | 1.410 | 0.170 | 1.21 | 4.1 | 1.66 | 0.20 | 1.10 | 0.20 |
