HD colonna flangia larga

Colonne ali larghe sono utilizzati nella progettazione strutturale per aggiungere resistenza e stabilità ad una struttura che sosterrà carichi pesanti. Ingegneri strutturali utilizzano spesso i programmi di software di progettazione strutturale per aiutarli a risolvere attraverso le molte opzioni disponibili quando si progetta un edificio. Gli ingegneri strutturali possono utilizzare i programmi software di progettazione strutturale per aiutarli nella scelta dei materiali di costruzione e da elementi di design per ottenere risultati spettacolari. L'ingegnere strutturale considera le limitazioni ei vantaggi di utilizzare ogni tipo di colonna e seleziona un materiale che soddisfi le specifiche di progettazione e le limitazioni di budget. Ingegneri strutturali utilizzano H travi è la progettazione di strutture in diverse aree di costruzione.
Ampia colonna flangia può essere costruito in acciaio, legno, calcestruzzo, o materiali da costruzione artificiali, come i compositi, solido legname segato e glulams. Equazioni matematiche aiutare le strutture sonore di progettazione ingegnere strutturale come grattacieli, case e ponti. Elementi di design specifici possono influire drasticamente la stabilità e impatto visivo di una struttura. Durante la progettazione di edifici alti, gli ingegneri strutturisti possono utilizzare diversi tipi di colonne per sostenere la struttura.
Colonne ali larghe HD sono una parte importante del kit attrezzi ingegnere strutturale nella progettazione di grattacieli. Durante la progettazione di una struttura, l'ingegnere strutturale deve considerare la progettazione di pareti, colonne prigioniera lateralmente caricati, e le colonne costruite. Profili a H software di progettazione di ingegneria H aiuta gli ingegneri strutturali aderiscano a codici di costruzione locali, federali e internazionali, mentre la progettazione di un edificio strutturalmente sana entro le specifiche del cliente e di bilancio. Ampia colonna in acciaio flangia sono più spesso utilizzati in edilizia commerciale, come ad esempio la costruzione di edifici alti.

Dimensioni:
HD 360/400 secondo ASTM A 6 / A 6M - 07; HD 260,
HD 320 in conformità con lo standard mulino

Tolleranze:
EN 10034: 1993 HD 260/320
ASTM A 6/A 6M - 07 HD 360/400

Stato della superficie:
Secondo la norma EN 10163-3: 2004, classe C, sottoclasse 1

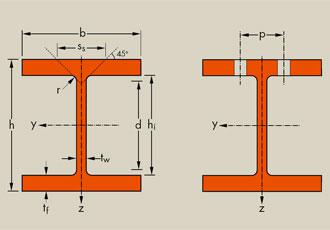

  kg/m mm mm mm mm mm cm2 cm4 cm3 cm cm2 cm4 cm3

HD 260 x 172 172.4 290 268 18 32.5 24 219.6 31310 2159 11.94 66.89 10450 779.7
HD 320 x 74,2 74.2 301 300 8 11 27 94.58 16450 1093 13.19 35.40 4959 330.6
HD 320 x 97,6 97.6 310 300 9 15.5 27 124.4 22930 1479 13.58 41.13 6985 465.7
HD 320 x 127 126.7 320 300 11.5 20.5 27 161.3 30820 1926 13.82 51.77 9239 615.9
HD 320 x 158 158.0 330 303 14.5 25.5 27 201.2 39640 2403 14.04 64.18 11840 781.7
HD 320 x 198 198.1 343 306 18 32 27 252.3 51900 3026 14.34 79.52 15310 1001
HD 320 x 245 245.0 359 309 21 40 27 312.0 68130 3796 14.78 94.85 19710 1276
HD 320 x 300 300.0 375 313 27 48 27 382.1 86900 4635 15.08 120.5 24600 1572
HD 320 X 368 368.0 395 319 33 58 27 468.4 113200 5731 15.55 148.8 31500 1975
HD 320 X451 451.0 419 326 40 70 27 574.3 149200 7121 16.12 183.7 40610 2492
HD 360 x 134 133.9 356 369 11.2 18 15 170.6 41510 2332 15.60 45.19 15080 817
HD 360 x 147 147.5 360 370 12.3 19.8 15 187.9 46290 2572 15.70 49.72 16720 904
HD 360 x 162 161.9 364 371 13.3 21.8 15 206.3 51540 2832 15.81 53.98 18560 1001
HD 360 x 179 179.2 368 373 15 23.9 15 228.3 57440 3122 15.86 60.72 20680 1109
HD 360 x 196 196.5 372 374 16.4 26.2 15 250.3 63630 3421 15.94 66.50 22860 1222
HD 400 x 187 186.5 368 391 15 24 15 237.6 60180 3271 15.91 60.73 23920 1224
HD 400 x 216 216.3 375 394 17.3 27.7 15 275.5 71140 3794 16.07 70.32 28250 1434
HD 400 x 237 236.2 380 395 18.9 30.2 15 300.9 78780 4146 16.18 77.10 31040 1572
HD 400 x 262 262.7 387 398 21.1 33.3 15 334.6 89410 4620 16.35 86.55 35020 1760
HD 400 x 287 287.5 393 399 22.6 36.6 15 366.3 99710 5074 16.50 93.46 38780 1944
HD 400 x 314 313.3 399 401 24.9 39.6 15 399.2 110200 5525 16.62 103.3 42600 2125
HD 400 x 347 346.9 407 404 27.2 43.7 15 442.0 124900 6140 16.81 113.9 48090 2380
HD 400 x 382 382.3 416 406 29.8 48 15 487.1 141300 6794 17.03 126.0 53620 2641
HD 400 x 421 421.6 425 409 32.8 52.6 15 537.1 159600 7510 17.24 139.9 60080 2938
HD 400 x 463 462.8 435 412 35.8 57.4 15 589.5 180200 8283 17.48 154.3 67040 3254
HD 400 x 509 509.4 446 416 39.1 62.7 15 649.0 204500 9172 17.75 170.6 75400 3625
HD 400 x 551 550.6 455 418 42 67.6 15 701.4 226100 9939 17.95 184.9 82490 3947
HD 400 x 592 592.6 465 421 45 72.3 15 754.9 250200 10760 18.20 200.3 90170 4284
HD 400 x 634 634.3 474 424 47.6 77.1 15 808.0 274200 11570 18.42 214.0 98250 4634
HD 400 x 677 677.8 483 428 51.2 81.5 15 863.4 299500 12400 18.62 231.9 106900 4994
HD 400 x 744 744.2 498 432 55.6 88.9 15 948.1 342100 13740 19.00 256.1 119900 5552
HD 400 x 818 819.0 514 437 60.5 97 15 1043 392200 15260 19.39 283.3 135500 6203
HD 400 x 900 902.1 531 442 65.9 106 15 1149 450200 16960 19.79 313.8 153300 6938
HD 400 x 990 991.0 550 448 71.9 115 15 1262 518900 18870 20.27 349.2 173400 7739
HD 400 x 1086 1087.8 569 454 78 125 15 1386 595700 20940 20.73 385.8 196200 8645
