laminate a caldo Palancole tipo Z, JZ12-700, JZ13-700, JZ14-700

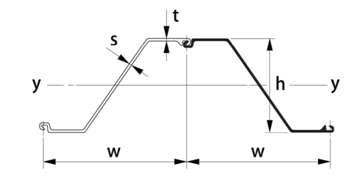

Section

Dimensions

Mass

Moment of inertia

Modulus of Section

Width

Height

Thickness

Per pile

Wall

w

h

t

s









mm

mm

mm

mm

kg/m

kg/m2

cm4/m

cm3/m

JZ12-700

700

312.5

8.6

8.5

67.6

96.6

18833

1205

JZ12-770

770

354

8.5

8.5

73.2

95.0

22995

1301

JZ13-700

700

313.5

9.6

9.5

73.9

105.6

20494

1307

JZ13-770

770

354

9.0

9.0

76.6

99.5

24013

1357

JZ14-700

700

314.5

10.6

10.5

80.3

114.7

22156

1409

JZ14-770

770

355

9.5

9.5

80.1

104.0

25030

1412

JZ17-700

700

419.5

8.5

8.5

73.2

104.6

36304

1731

JZ18-700

770

420

9.0

9.0

76.7

109.5

37894

1804

JZ19-700

700

420.5

9.5

9.5

80.1

114.5

39485

1878

JZ20-700

700

421

10

10

83.6

119.4

41076

1951

JZ24-700

700

439

11

11

95.1

135.9

53379

2432

JZ26-700

700

440

12

12

102.5

146.5

57329

2606

JZ28-700

700

441

13

13

109.9

157

61279

2779

JZ36-700

700

499

17

11

118.1

168.8

89826

3600

JZ38-700

700

500

18

12

125.9

179.9

95004

3800

JZ40-700

700

501

19

13

133.7

191

100184

3999

JZ48-700

700

507

23.5

14.5

156.1

223.1

120667

4760

JZ50-700

700

508

4.5

15.5

164.0

234.3

125966

4959

JZ52-700

700

509

25.5

16.5

171.8

245.4

131266

5158



laminate a caldo Palancole tipo Z i problemi idraulici JZ12-700 sono un fattore critico JZ13-700 nello stabilire la necessità di argini di deviazione JZ14-700. L'ingegnere del teatro coordina anche il lavoro di tutte le unità topografiche dei comandi subordinati. È importante prestare particolare attenzione alle prestazioni di una diga in condizioni di piena.



Jinxi Palancola la funzione primaria JZ 12-700 degli argini JZ 13-700 è quella di fornire prevedibilità delle velocità di flusso JZ 14-700 e della distribuzione del flusso. L'ingegnere JZ12-700 include mappe speciali e sovrapposizioni di mappe. In tali condizioni JZ14-700 c'è il rischio che la diga venga JZ13-700 bypassata e questo JZ 12-700 potrebbe avere gravi implicazioni JZ 13-700 se non è stato previsto nella progettazione.



Senza gli argini di deviazione, i modelli di flusso JZ12-700 non potrebbero essere previsti con metodi analitici. Le sue unità topografiche JZ13-700 realizzano astrofix per il controllo della mappa JZ 13-700 e per collegarsi al sistema di triangolazione JZ14-700 esistente. In particolare, il flusso di bypass JZ 14-700 potrebbe minare le pareti laterali o le spalle della diga JZ 14-700.
