Giappone palancole è chiamato anche Larsen palancole. Ci sono diversi mulini laminati a caldo in esempi Japan.For, SP, JFE, JFESP, FSP (Nippon / Fuji), GSP (Corus), ISP (INISTEEL), JSP (Arbed), KSP (Kawasaki), NKSP (NKBS), SKSP (Sumitomo), NS-SP, TSP (Tokyo Steel) .E 'il materiale paratia più utilizzato e può essere guidato nella fondazione senza scavo estensivo. Il fondale originale è uno strato di mezzo denso di molto denso sabbia limosa, sovrastante una densa media a molto denso strato di ghiaia limoso con fasce di arenaria fino a 8.0m di spessore. Si può essere guidato in dure, terreni densi e persino soft rock. Una vasta gamma di sezioni sia Z e forme U con una vasta gamma di dimensioni e pesi è ottenibile in vari gradi diversi di acciaio che consente la scelta più economica da effettuare in funzione della natura e delle esigenze di un dato contratto. Giappone palancole sono adatti per le strutture che necessitano di penetrazione profonda, grande profondità d'acqua, free standing o le combinazioni.

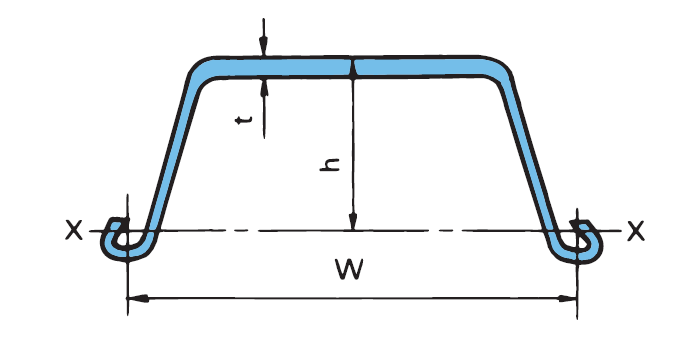

Sezione | Dimensioni | Area Sezionale | Massa | Momento d'inerzia | Modulo di sezione | |||
Larghezza | Altezza | Spessore | Mucchio | Muro | ||||
b | h/2 | t | ||||||
mm | Mm | mm | cm2/pile | kg/m | kg/m2 | cm4/m | cm3/m | |
ⅠA | 400 | 85 | 8 | 45.21 | 35.5 | 88.8 | 4500 | 529 |
Ⅱ | 400 | 100 | 10.5 | 61.2 | 48 | 120 | 8740 | 874 |
IIA | 400 | 120 | 9.2 | 55.01 | 43.2 | 108 | 10600 | 880 |
Ⅲ | 400 | 125 | 13 | 76.4 | 60 | 150 | 16800 | 1340 |
ⅢA | 400 | 150 | 13.1 | 74.4 | 58.4 | 146 | 22800 | 1520 |
Ⅳ | 400 | 170 | 15.5 | 97 | 76.1 | 190 | 38600 | 2270 |
ⅤL | 500 | 200 | 24.3 | 133.8 | 105 | 210 | 63000 | 3150 |
ⅥL | 500 | 225 | 27.6 | 153 | 120 | 240 | 86000 | 3820 |
ⅡW | 600 | 130 | 10.3 | 78.7 | 61.8 | 103 | 13000 | 1000 |
ⅢW | 600 | 180 | 13.4 | 104 | 81.6 | 136 | 32400 | 1800 |
ⅣW | 600 | 210 | 18 | 135.3 | 106 | 177 | 56700 | 2700 |
SX10 | 600 | 130 | 10.3 | 78.7 | 61.8 | 103 | 13000 | 1000 |
SX18 | 600 | 180 | 13.4 | 104 | 81.6 | 136 | 32400 | 1800 |
SX27 | 600 | 210 | 18 | 135.3 | 106 | 177 | 56700 | 2700 |
