Palancole JFE

Palancole JFESP hanno molti tipi molto popolari, come tipo ⅠA, Ⅱ, IIA, Ⅲ, ⅢA, Ⅳ, ⅤL, ⅥL, ⅡW, ⅢW, ⅣW. JFE palancole sono il principale produttore in Asia. Sezioni e cataloghi di varie palancole JFE e JFESP palancole sono disponibili sul mercato da diverso manufacturers.These e fori di sollevamento della palificazione dovrebbe essere sostenuta con un filtro adeguato per impedire la perdita di materiale di riempimento. Sotto lo strato di ghiaia sono sacche di media densità per Dense sabbie, sovrastante uno strato di sabbia molto denso con fasce di arenaria a circa -13.0EL.The funzione di collegamento fornisce una misura relativamente sabbia-o suolo a tenuta che preclude in generale la necessità di filtri. Questa stretta misura può essere anche fori di scarico così regolarmente distanziate sono raccomandati essenzialmente a tenuta d'acqua,. Per le applicazioni in cui la corrosione è un problema, sezioni con spessore minimo possono essere consegnati per massimizzare la durata effettiva di JFE palancole. I requisiti normali per spessore complessivo minimo di 12 mm o 1/2 di pollice possono essere soddisfatte. Il rivestimento deve essere applicata a tutta la superficie posteriore e 5m di superficie posteriore dei soli pali parete principale.
Il rivestimento specificato per le palancole può essere per sabbiatura per SA2.5 seguito da 50 micron di primer e poi 400 micron di vernice epossidica catrame di carbone.

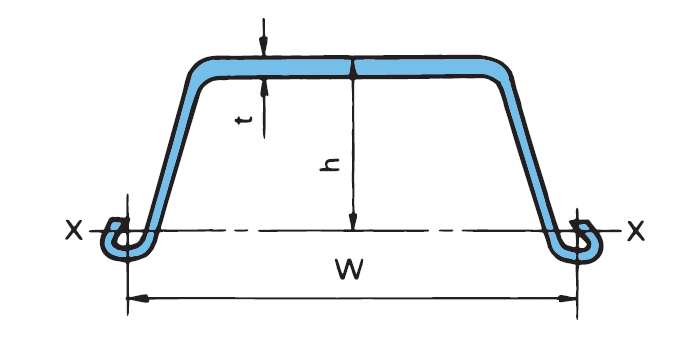

Sezione Dimensioni Area Sezionale Massa Momento d'inerzia Modulo di sezione
Larghezza Altezza Spessore Mucchio Muro
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
JFESP-1A 400 85 8 45.21 35.5 88.8 4500 529
JFESP-2 400 100 10.5 61.2 48 120 8740 874
JFESP-2A 400 120 9.2 55.01 43.2 108 10600 880
JFESP-3 400 125 13 76.4 60 150 16800 1340
JFESP-3A 400 150 13.1 74.4 58.4 146 22800 1520
JFESP-4 400 170 15.5 97 76.1 190 38600 2270
JFESP-5L 500 200 24.3 133.8 105 210 63000 3150
JFESP-6L 500 225 27.6 153 120 240 86000 3820
JFESP-2W 600 130 10.3 78.7 61.8 103 13000 1000
JFESP-3W 600 180 13.4 104 81.6 136 32400 1800
JFESP-4W 600 210 18 135.3 106 177 56700 2700
JFESP -SX10 600 130 10.3 78.7 61.8 103 13000 1000
JFESP -SX18 600 180 13.4 104 81.6 136 32400 1800
JFESP -SX27 600 210 18 135.3 106 177 56700 2700
