PAZ Palancole

Z foglio tipo palificazione ha una grande modulo di resistenza (W = 1200 ~ 5015cm3 / m) ed è adatto per progetti di grandi, medie e piccole che portano relativamente grande terra (acqua) Pressione. In base alle caratteristiche della lamiera di acciaio palificazione, due pezzi sono di solito combinati in un unico gruppo per la guida. Anche se la sua procedura di costruzione è leggermente più lungo e difficoltà tecnica è più alto, la sua efficienza complessiva costruzione è maggiore poiché il gruppo composto da due pezzi di pali può avere una larghezza di 1160 ~ 1400 millimetri, circa 2 ~ 3 volte la larghezza del singolo pezzo di profilo U lamiera palo; quindi catalogo palancole sono stati ampiamente utilizzati per un sacco di progetti portuali della Cina che ha un requisito per l'area a terra. Normalmente, il metodo di costruzione è "mucchio pitching attraverso le vibrazioni, e poi mucchio affondare attraverso martellamento"

La proprietà più essenziale meccanica palancole è la continuità del web e la distribuzione simmetrica di incastri a specifiche posizioni su entrambi i lati dell'asse neutro, entrambi hanno effetto positivo sul modulo di resistenza laminati a freddo lamiera di acciaio pila.

Z foglio di profilo palificazione ha i seguenti vantaggi:
1) Design flessibile e conseguente relativamente elevato modulo di resistenza e rapporto di massa;
2) Aumento del momento di inerzia della sezione, il miglioramento della flessione rigidità della parete palificazione generale, e riduzione effettiva dello spostamento deformazione;
3) L'uso di acciaio ad alta resistenza migliora notevolmente la resistenza alla flessione del muro di palancole;
4) L'aumento della larghezza della sezione comporta la riduzione di incastri di muro palancole, che migliora direttamente l'acqua prestazioni di tenuta del muro di palancole.

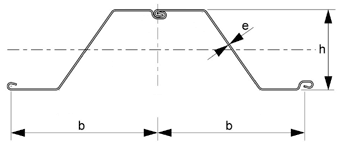

Sezione Dimensioni Massa Per metre of wall Coating area
Spessore Larghezza sistema singolo Altezza Mucchio singolo Muro Modulo di sezione Momento d'inerzia Area sezionale Mucchio singolo Doppio palo
e b h
  mm mm mm kg/m kg/m2 cm3 cm4 cm2 m2/m m2/m
PAZ 43 50 5.0 770 213 38.2 49.6 448 4 770 63.2 0.91 1.77
PAZ 43 60 6.0 770 214 45.8 59.4 534 5 720 75.7 0.91 1.77
PAZ 43 70 7.0 770 215 53.3 69.2 619 6 660 88.2 0.91 1.77
PAZ 44 50 5.0 725 269 37.7 52.0 612 8 240 66.2 0.91 1.77
PAZ 44 60 6.0 725 270 45.1 62.2 730 9 890 79.3 0.91 1.77
PAZ 44 70 7.0 725 271 52.4 72.3 846 11 535 92.1 0.91 1.77
PAZ 45 50 5.0 676 312 37.7 55.8 772 12 065 71.0 0.91 1.77
PAZ 45 60 6.0 676 313 45.1 66.7 922 14 444 85.0 0.91 1.77
PAZ 45 70 7.0 676 314 52.4 77.5 1 069 16 815 98.8 0.91 1.77
PAZ 46 50 5.0 621 347 37.7 60.7 940 16 318 77.3 0.91 1.77
PAZ 46 60 6.0 621 348 45.1 72.6 1 122 19 544 92.5 0.91 1.77
PAZ 46 70 7.0 621 349 52.4 84.4 1 302 22 756 107.5 0.91 1.77
PAZ 53 60 6.0 857 300 54.3 63.3 766 11 502 80.7 1.04 2.05
PAZ 53 70 7.0 857 301 63.2 73.7 888 13 376 93.9 1.04 2.05
PAZ 53 80 8.0 857 302 72.1 84.0 1009 15 249 107.1 1.04 2.05
PAZ 53 90 9.0 857 303 81.0 94.4 1131 17 123 120.3 1.04 2.05
PAZ 54 60 6.0 807 351 53.9 66.8 968 16 989 85.1 1.04 2.05
PAZ 54 70 7.0 807 352 62.6 77.6 1123 19 774 98.9 1.04 2.05
PAZ 54 80 8.0 807 353 71.4 88.4 1277 22 546 112.7 1.04 2.05
PAZ 54 90 9.0 807 354 80.2 99.3 1431 25 318 126.5 1.04 2.05
PAZ 54 100 10.0 808 355 89.2 110.3 1570 27 850 140.5 1.04 2.05
PAZ 55 60 6.0 743 407 53.9 72.5 1233 25 074 92.4 1.04 2.05
PAZ 55 70 7.0 743 408 62.6 84.3 1432 29 179 107.4 1.04 2.05
PAZ 55 80 8.0 744 409 71.4 96.0 1628 33 263 122.3 1.04 2.05
PAZ 55 90 9.0 744 410 80.2 107.8 1825 37 387 137.3 1.04 2.05
PAZ 55 100 10.0 745 411 89.2 119.8 2000 41 060 152.6 1.04 2.05
PAZ 56 60 6.0 671 451 53.9 80.3 1525 34 340 102.3 1.04 2.05
PAZ 56 70 7.0 671 452 62.6 93.3 1770 39 954 118.9 1.04 2.05
PAZ 56 80 8.0 672 453 71.4 106.3 2013 45 537 135.4 1.04 2.05
PAZ 56 90 9.0 672 454 80.2 119.3 2259 51 180 151.9 1.04 2.05
PAZ 56 100 10.0 673 455 89.2 132.5 2470 56 200 168.8 1.04 2.05
