Pareti palancole

Sezioni e interblocchi

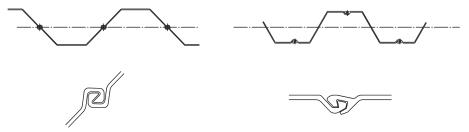

La figura seguente mostra un palancole in acciaio muro fatto di Larssen U-sezioni e un muro fatto da Z-sezioni con interblocchi decentrati.

Palancole in acciaio pareti fatte da profilati a U (a sinistra) e Z-sezioni (a destra), più i dettagli delle loro interblocchi

Diritto-websections hanno una elevata resistenza di interblocco per una delle forze ccommodating trazione. Le applicazioni comprendono, ad esempio, cassoni cellulari.

Palancole in acciaio muro fatto di sezioni costanti Web Plus dettaglio di interblocco

Il lavoro di guida richiede una certa quantità di gioco nei interblocchi e così queste articolazioni che si trova tra il palancole non sono a tenuta stagna. Grazie alla loro forma contorta, tuttavia, acqua seep- ing attraverso il giunto non deve negoziare un relativamente lungo percorso. Particelle ultrafini nel terreno accumulano nelle interblocchi nel tempo, che si traduce in un effetto "autosigillanti", che è aumentata da corrosione. Secondo EAU sezione 2004 8.1.20.3 (R 117), in pareti in piedi in acqua di questo processo di sigillatura naturale può essere assistito con l'installazione di sigilli sintetici eco-compatibili. Se un muro palancole è richiesto di essere particolarmente a tenuta stagna, gli interblocchi possono essere riempiti con un composto di plastica o permanentemente dotati di un sigillo di blocco espanso preformato. I materiali utilizzati presentano elevata resistenza all'invecchiamento e alle intemperie più buona resistenza all'acqua, acqua di mare e, se necessario, acidi e alcali. Guarnizioni in poliuretano di blocco sono factoryfitted ai interblocchi di più pali e le articolazioni filettate sul posto sono sigillati con guarnizioni in poliuretano ulteriormente preformate.

Interblocchi possono essere sigillati con materiali bituminosi per realizzare un giunto a tenuta stagna. Tali IALS mater possono essere applicate nei lavori o sul sito. La tenuta è realizzato secondo il principio dello spostamento: eccesso di sigillante è costretta ad uscire dal blocco quando si infila il palo successivo.
Guidando la palancole con un martello impatto pone meno carico sulle guarnizioni perché il mento spostamento avviene in una sola direzione. Il carico sul guarnizioni in poliuretano a pali infissi da zione vibrazioni è maggiore a causa dell'attrito e l'aumento di temperatura associato. La permeabilità di un giunto muro palancole può essere stimata utilizzando la norma DIN EN 12063 appendice E.

Saldatura interblocchi raggiunge un muro palancole completamente a tenuta d'acqua. Nel caso di pali tiple mul, gli interblocchi factorywelded, il che significa che solo le restanti interblocchi tra gruppi di palancole devono essere saldati in loco. Tali giunti devono essere puliti e asciugati prima della saldatura.
pareti palancole possono essere sigillati martellando in cunei di legno, che poi si gonfiano quando in acqua. Gomma o corde di plastica insieme ad un composto sigillante con gonfiore e impostazione delle proprietà possono anche essere utilizzati.

Quando un palancole non più di blocco correttamente con il suo vicino, questo è noto come disinnesto. Danno interblocco, non si può escludere del tutto anche con una guida prudente. EAU 2004 sezione 8.1.13.2 (R 105) raccomanda il controllo per disinnesto per aumentare l'affidabilità delle pareti palancole. Controlli visivi possono essere effettuate per la parte della parete palancole ancora visibile dopo la guida, ma trasmettitori di segnale devono essere utilizzati per le parti del muro che sono sepolti o sotto la linea di galleggiamento, e soprattutto in quei casi in cui un elevato impermeabilità è critica, ad esempio, Sures enclo a discarica o terreni contaminati.

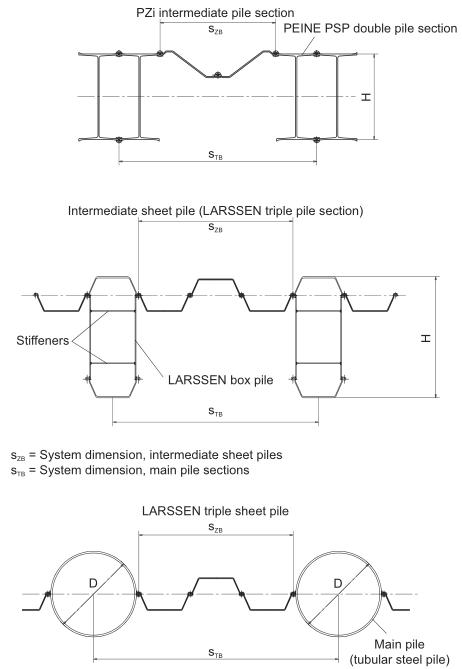

La figura seguente mostra i vari fogli combinazione muri pali in acciaio realizzati con segmenti di palo PSP singole o doppie con pannelli intermedi.
In tali strutture le pareti palancole trasferiscono i carichi dovuti alla pressione terra e acqua per le pile, e questo permette muri di sostegno fortemente sollecitati, ad esempio, moli, da costruire.

Esempi di combinazione palancole in acciaio pareti
