Sistemi di garanzia della qualità in base alle esigenze del SANS ISO 9001: 2000 sono in funzione. UE profili a U può essere utilizzato per una vasta gamma di elementi strutturali, da arcarecci leggero a colonne e travi per strutture industriali e multipiano e ponti. Quando si sceglie un metodo di prevenzione di ruggine per un canale russo con flangia cono o una struttura molti fattori tecnici, tra cui l'ambiente, lo stress durante il trasporto, lo stoccaggio, devono essere considerati raccordo o erezione. Un'adeguata preparazione del supporto è di vitale importanza per il successo finale del rivestimento, come è il metodo di applicazione.
I tipi di acciaio strutturale suddetti possono essere saldati utilizzando uno dei arco metallo e resistenza processi di saldatura standard, di solito senza particolari precauzioni. I canali russi con flange conici elencati possono essere ordinati per conformarsi alle esigenze meccaniche di qualsiasi delle specifiche internazionali elencate. Vernice, zincatura a caldo o rivestimenti duplex (zinco più vernice) può essere specificato per protezione contro la corrosione, a seconda della aggressività dell'ambiente. Scelta del flange coniche protettivo canale è considerata la responsabilità del specificatore, costruttore o utente finale.
Tuttavia, durante la saldatura profili U ad ali inclinate, BS 5135: "Saldatura metalli-arco di carbonio e manganese carbonio acciai" 1984 dovrebbe essere consultato per determinare i requisiti di preriscaldamento agli ingressi di calore basso. Altre sezioni, lunghezze, le qualifiche e le tolleranze possono essere disponibili su investigatore. Difetti superficiali più grandi possono essere rimossi, fornendo lo spessore nominale non viene ridotta di oltre il 7%. I difetti di superficie fino ad una profondità massima di 3% dello spessore nominale non devono essere considerati come motivo di canale di acciaio UE.
Dimensioni:
GOST 8240-47
PN-H-93451
Tolleranze:
GOST 8240-47
EN 10279: 2000
Stato della superficie:
Secondo la norma EN 10163-3: 2004, classe C, sottoclasse 1

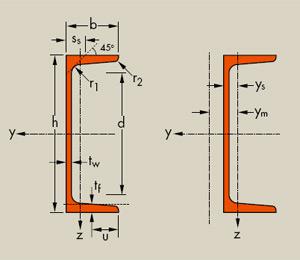

| Dimensione | Dimensioni nominali | Sezione trasversale | 1m nominale peso | Proprietà della sezione, i dati statici |
||||||||
| h | b | s | t | Non più di | A | G | X-X | |||||
| R | r | Ix | Wx | ix | Sx | |||||||
| mm | cm2 | kg/m | c4 | cm3 | cm | cm3 | ||||||
| Nr. 5 | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 |
| Nr. 6,5 | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 |
| Nr. 8 (UE 80) | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 23,30 |
| Nr. 10 (UE100) | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 174,0 | 34,8 | 3,99 | 20,40 |
| Nr. 12 (UE120) | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 304,0 | 50,6 | 4,78 | 29,60 |
| Nr. 14 (UE140) | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 491,0 | 70,2 | 5,60 | 40,80 |
| Nr. 16 (UE160) | 160 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 747,0 | 93,4 | 6,42 | 54,10 |
| Nr. 16a | 160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 823,0 | 103,0 | 6,49 | 59,40 |
| Nr. 18 (UE180) | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,24 | 69,80 |
| Nr. 18a | 180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 1190,0 | 132,0 | 7,32 | 76,10 |
| Nr. 20 (UE200) | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 1520,0 | 152,0 | 8,07 | 87,80 |
| Nr. 22 | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 2110,0 | 192,0 | 8,89 | 110,00 |
| Nr. 24 | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 2900,0 | 242,0 | 9,73 | 139,00 |
| Nr. 27 | 270 | 95 | 6,0 | 10,5 | 11,0 | 4,5 | 35,20 | 27,70 | 4160,0 | 308,0 | 10,90 | 178,00 |
| Nr. 30 | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 5810,0 | 387,0 | 12,00 | 224,00 |
| Nr. 33 | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 7980,0 | 484,0 | 13,10 | 281,00 |
| Nr. 36 | 360 | 110 | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 10820,0 | 601,0 | 14,20 | 350,00 |
| Nr. 40 | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15220,0 | 761,0 | 15,70 | 444,00 |
