L'HP pali di fondazione sono pali speciali cuscinetti con lo stesso spessore per la flangia e web. Pesi di laminati sono calcolati sulla base del fatto che un piede cubico di acciaio pesa 490 libbre. Pesi sono stati calcolati sulle dimensioni teoriche e arrotondato al canile più vicino. I raggi di filetti e bordi arrotondati sono suscettibili di cambiamento durante la laminazione a causa di rotolare usura. Le dimensioni quotate della pila cuscinetto generalmente consentono questi usura variazioni. Nessun limite per la lunghezza della pila, a causa di un facile adattamento alle condizioni del terreno di splicing. Le sezioni possono essere forniti in tutti i gradi di acciaio standard previo accordo.
Mucchio cuscinetto HP è travi strutturali dimensionalmente quadrati che sono guidati nel terreno per le applicazioni di fondazioni profonde. Laminazione e taglio tolleranze presenti in questo catalogo sono in conformità con ASTM A6 / A6M. Tonnellaggio minimo di 50 tonnellate, per le sezioni HP220 * 57,2; 260 * 75-87,3; 400 * 122-231 sezione derivato e qualità. Eccellente durata; numerose esperienze per pali totalmente immersa mostrato una velocità di corrosione tendente a zero. Pali portanti in acciaio sono realizzati e progettati per trasferire i carichi strutturali per questi terreni buoni fruttiferi.
Rotolando forme coinvolge fattori come l'usura rotolo, successivamente spogliatoio roll, e variazioni di temperatura, che causano dimensioni effettive di variare leggermente dalle dimensioni pubblicati, entro le tolleranze ammesse ASTM. Filetti sono state incluse nei calcoli di pesi e le proprietà. Controllo del cuscinetto inossidabile Capacità pila mediante misurazione del rifiuto in conduzione.
Profilati distribuiti da Arcelor palancole sono rotolati a conformarsi alle ultime ASTM Structural Steel Specification. Pali di fondazione di questo tipo sono utilizzati in tutto il mondo per le fondamenta profonde di diverse strutture: custodie, costruzioni industriali, ponti. H-Piles sono utilizzati anche in combinazione con palancole per aggiungere rigidità laterale e resistenza alla flessione in cui i carichi superano la capacità dei soli palancole.
Dimensioni:
In accordo con la norma mulino
Tolleranze:
EN 10034: 1993
Stato della superficie:
Secondo la norma EN 10163-3: 2004, classe C, sottoclasse 1

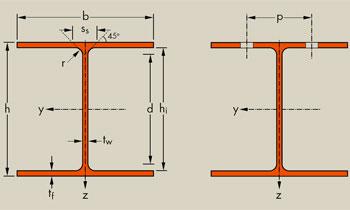

Sezione | Massa (G) | Dimensioni | Zona d'acciaio (A) |
Perimetro | Momento d'inerzia | Modulo di resistenza | |||||
h | b | tw | tf | y-y | z-z | y-y | z-z | ||||
kg/m | mm | mm | mm | mm | cm2 | m | cm4 | cm4 | cm3 | cm3 | |
HP 220 * 57.2 | 57,2 | 210 | 224,5 | 11 | 11 | 72,9 | 1,265 | 5729 | 2079 | 545,6 | 185,2 |
HP 260 * 87.3 | 87,3 | 253 | 267 | 14 | 14 | 111,2 | 1,505 | 12590 | 4455 | 994,9 | 333,7 |
HP 260 *7 5 | 75 | 249 | 265 | 12 | 12 | 95,54 | 1,493 | 10650 | 3733 | 855,1 | 281,7 |
HP 305 * 110 | 110 | 307,9 | 310,7 | 15,3 | 15,4 | 140,2 | 1,8 | 23560 | 7709 | 1531 | 495 |
HP 305 * 126 | 126 | 312,3 | 312,9 | 17,5 | 17,6 | 161 | 1,813 | 27410 | 9002 | 1755 | 577,2 |
HP 305 * 149 | 149 | 318,5 | 316 | 20,6 | 20,7 | 190 | 1,832 | 33070 | 10910 | 2076 | 688,8 |
HP 305 * 180 | 180 | 326,7 | 319,7 | 24,8 | 24,8 | 229,3 | 1,857 | 40970 | 13550 | 2508 | 847,4 |
HP 305 * 186 | 186 | 328,3 | 320,9 | 25,5 | 25,6 | 237 | 1,861 | 42610 | 14140 | 2596 | 879,3 |
HP 305 * 223 | 223 | 337,9 | 325,7 | 30,3 | 30,4 | 285 | 1,891 | 52700 | 17580 | 3119 | 1081 |
HP 305 * 88 | 88 | 301,7 | 307,8 | 12,3 | 12,4 | 111,6 | 1,782 | 18420 | 5984 | 1221 | 387,3 |
HP 305 * 95 | 95 | 303,7 | 308,7 | 13,3 | 13,3 | 121,7 | 1,788 | 20040 | 6529 | 1320 | 425,1 |
HP 320 * 103 | 103 | 307 | 306 | 14 | 14 | 131 | 1,764 | 22050 | 6704 | 1437 | 438,2 |
HP 320 * 117 | 117 | 311 | 308 | 16 | 16 | 149,5 | 1,776 | 25480 | 7815 | 1638 | 507,5 |
HP 320 * 147 | 147 | 319 | 312 | 20 | 20 | 186,9 | 1,8 | 32670 | 10160 | 2048 | 651,3 |
HP 320 * 184 | 184 | 329 | 317 | 25 | 25 | 234,5 | 1,83 | 42340 | 13330 | 2574 | 841,2 |
HP 320 * 88.5 | 88,5 | 303 | 304 | 12 | 12 | 112,7 | 1,752 | 18740 | 5634 | 1237 | 370,6 |
HP 360 * 109 | 109 | 346,4 | 371 | 12,8 | 12,9 | 138,9 | 2,123 | 30630 | 10990 | 1769 | 590,7 |
HP 360 * 133 | 133 | 352 | 373,8 | 15,6 | 15,7 | 168,5 | 2,14 | 37980 | 13680 | 2158 | 725,3 |
HP 360 * 152 | 152 | 356,4 | 376,0 | 17,8 | 17,9 | 193,8 | 2,153 | 43970 | 15880 | 2468 | 842,3 |
HP 360 * 174 | 174 | 361,4 | 378,5 | 20,3 | 20,4 | 221,7 | 2,169 | 51010 | 18460 | 2823 | 973,5 |
HP 360 * 180 | 180 | 362,9 | 378,8 | 21,1 | 21,1 | 229,5 | 2,173 | 53040 | 19140 | 2923 | 1011 |
HP 360 * 84.3 | 84,3 | 340 | 367 | 10 | 10 | 107,3 | 2,102 | 23190 | 8243 | 1364 | 449,2 |
HP 400 * 122 | 122 | 348 | 390 | 14 | 14 | 155,9 | 2,202 | 34770 | 13850 | 1998 | 710,3 |
HP 400 * 140 | 140 | 352 | 392 | 16 | 16 | 178,6 | 2,214 | 40270 | 16080 | 2288 | 820,2 |
HP 400 * 158 | 158 | 356 | 394 | 18 | 18 | 201,4 | 2,226 | 45940 | 18370 | 2581 | 932,4 |
HP 400 * 176 | 176 | 360 | 396 | 20 | 20 | 224,3 | 2,238 | 51770 | 20720 | 2876 | 1047 |
HP 400 * 194 | 194 | 364 | 398 | 22 | 22 | 247,5 | 2,25 | 57760 | 23150 | 3174 | 1163 |
HP 400 * 213 | 213 | 368 | 400 | 24 | 24 | 270,7 | 2,262 | 63920 | 25640 | 3474 | 1282 |
HP 400 * 231 | 231 | 372 | 402 | 26 | 26 | 294,2 | 2,274 | 70260 | 28200 | 3777 | 1403 |
