Sezione | Dimensioni | Area della sezione | Massa | Momento di inerzia |
Modulo della sezione |
|||

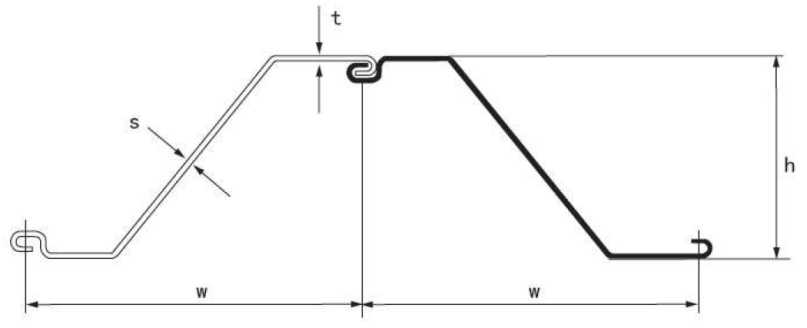

Larghezza | Altezza | Spessore | Mucchio | Parete | ||||
w | h | t/s | ||||||
mm | mm | mm | cm2/m | kg/m | kg/m2 | cm4/m | cm3/m | |
MMZ11-1 | 575 | 260 | 8.8 | 128.7 | 58.1 | 101 | 13860 | 1066 |
MMZ11-2 | 575 | 260 | 9.5 | 138.9 | 63.2 | 109 | 14563 | 1120 |
MMZ12-1 | 670 | 260 | 8.5 | 126.1 | 66.1 | 99 | 18726 | 1239 |
MMZ12-2 | 770 | 344 | 8.5 | 120 | 72.6 | 94.2 | 21413 | 1302 |
MMZ12-3 | 575 | 260 | 10 | 155.9 | 70.4 | 122.4 | 15845 | 1217 |
MMZ12-4 | 700 | 314 | 8.5 | 122.7 | 67.4 | 96.3 | 18889 | 1202 |
MMZ13-1 | 670 | 303 | 9.5 | 136.9 | 72 | 107.5 | 19381 | 1279 |
MMZ13-2 | 770 | 344 | 9 | 125.0 | 75.6 | 98.1 | 22579 | 1312 |
MMZ13-3 | 575 | 260 | 10.5 | 161 | 72.6 | 126.4 | 16540 | 1272 |
MMZ13-4 | 700 | 315 | 9.5 | 134.6 | 74 | 105.7 | 20537 | 1303 |
MMZ13-5 | 700 | 316 | 10 | 140.4 | 77.2 | 110.2 | 21420 | 1355 |
MMZ13-6 | 650 | 350 | 8 | 119.5 | 61 | 93.8 | 22799 | 1303 |
MMZ14-1 | 670 | 304 | 10.5 | 153.6 | 80.8 | 120.6 | 21220 | 1395 |
MMZ14-2 | 770 | 345 | 9.5 | 131.1 | 79.3 | 102.9 | 23396 | 1355 |
MMZ14-3 | 770 | 345 | 10 | 137.2 | 82.9 | 107.7 | 24315 | 1409 |
MMZ14-4 | 700 | 316 | 10.3 | 146.1 | 80.3 | 114.7 | 22258 | 1407 |
MMZ15-1 | 700 | 420 | 7 | 109.2 | 60 | 85.7 | 31087 | 1480 |
MMZ15-2 | 700 | 450 | 7 | 108.4 | 59.6 | 85.1 | 33203 | 1475 |
MMZ16-1 | 575 | 350 | 8.5 | 141.7 | 63.9 | 111.2 | 28009 | 1600 |
MMZ16-2 | 640 | 400 | 8 | 127.4 | 64 | 100 | 32321 | 1620 |
MMZ17-1 | 630 | 379 | 8.5 | 137.1 | 67.8 | 107.6 | 31592 | 1666 |
MMZ17-2 | 700 | 420 | 8.5 | 133 | 73.1 | 104.4 | 37135 | 1767 |
MMZ17-3 | 575 | 350 | 9 | 148 | 66.8 | 116.2 | 29040 | 1659 |
MMZ17-4 | 575 | 370 | 9 | 148.4 | 67 | 116.5 | 31798 | 1718 |
MMZ17-5 | 575 | 350 | 9.5 | 156.2 | 70.5 | 122.6 | 29796 | 1702 |
MMZ17-6 | 675 | 430 | 8.5 | 133 | 70.5 | 104.4 | 36820 | 1712 |
MMZ18-1 | 630 | 380 | 9.5 | 150.4 | 74.4 | 118.1 | 34220 | 1801 |
MMZ18-2 | 700 | 420 | 9 | 139.2 | 76.5 | 109.3 | 37991 | 1808 |
MMZ18-3 | 575 | 350 | 9.8 | 160.1 | 72.3 | 125.7 | 30962 | 1767 |
MMZ18-4 | 575 | 360 | 10 | 163.4 | 73.8 | 128.3 | 31578 | 1804 |
MMZ18-5 | 675 | 420 | 9 | 141.1 | 74.8 | 110.8 | 37990 | 1808 |
MMZ18-6 | 630 | 381 | 9.9 | 157.2 | 77.8 | 123.4 | 35721 | 1874 |
MMZ18-7 | 700 | 440 | 9 | 140.9 | 77.4 | 110.6 | 41587 | 1890 |
MMZ19-1 | 630 | 381 | 10.2 | 163.8 | 81 | 128.6 | 35803 | 1879 |
MMZ19-2 | 700 | 421 | 9.5 | 145.6 | 80 | 114.3 | 39592 | 1880 |
MMZ19-3 | 675 | 390 | 10 | 156.6 | 83 | 122.9 | 37457 | 1921 |
MMZ20-1 | 700 | 421 | 9.9 | 152 | 83.5 | 119.3 | 41031 | 1948 |
MMZ21-1 | 575 | 350 | 11 | 189.2 | 85.4 | 148.5 | 36631 | 2093 |
MMZ22-1 | 575 | 350 | 11.5 | 199.1 | 89.9 | 156.3 | 37913 | 2166 |
MMZ23-1 | 575 | 350 | 12 | 208.4 | 94.1 | 163.6 | 39530 | 2258 |
MMZ24-1 | 700 | 449 | 10.5 | 172.4 | 94.7 | 135.3 | 55256 | 2460 |
MMZ24-2 | 575 | 350 | 12.5 | 219.5 | 99.1 | 172.3 | 41558 | 2374 |
MMZ24-3 | 700 | 480 | 10 | 163.5 | 89.7 | 128.2 | 58912 | 2454 |
MMZ24-4 | 700 | 540 | 9.5 | 156.7 | 86.1 | 123 | 66447 | 2460 |
MMZ25-1 | 630 | 440 | 10.5 | 180.8 | 89.4 | 141.9 | 54750 | 2488 |
MMZ25-2 | 675 | 440 | 11 | 183.4 | 97.2 | 144 | 55500 | 2522 |
MMZ25-3 | 575 | 350 | 13 | 227.4 | 102.6 | 178.5 | 43459 | 2482 |
MMZ26-1 | 630 | 470 | 11.5 | 197.7 | 97.9 | 155.2 | 63318 | 2695 |
MMZ26-2 | 700 | 460 | 11.5 | 187.3 | 102.9 | 147 | 59887 | 2603 |
MMZ26-3 | 675 | 430 | 12 | 199.1 | 105.5 | 156.3 | 56023 | 2605 |
MMZ26-4 | 700 | 500 | 10 | 167.3 | 91.9 | 131.3 | 65322 | 2612 |
MMZ26-5 | 700 | 470 | 10.5 | 176.3 | 96.9 | 138.4 | 62047 | 2640 |
MMZ27-1 | 675 | 460 | 12 | 200.3 | 106.1 | 157.2 | 62336 | 2709 |
MMZ27-2 | 630 | 480 | 10 | 185 | 91.5 | 145.2 | 65379 | 2723 |
MMZ28-1 | 630 | 440 | 12.5 | 213.6 | 105.7 | 167.7 | 60621 | 2754 |
MMZ28-2 | 700 | 461 | 13.2 | 214.6 | 118 | 168.5 | 65537 | 2755 |
MMZ28-3 | 700 | 461 | 12 | 200.1 | 110 | 157.1 | 64901 | 2815 |
MMZ28-4 | 700 | 500 | 11.2 | 188.5 | 103.6 | 148 | 70005 | 2800 |
MMZ28-5 | 700 | 480 | 11.5 | 189.4 | 104.1 | 148.7 | 67502 | 2812 |
MMZ28-6 | 700 | 481 | 11 | 184.5 | 101.4 | 144.8 | 66546 | 2766 |
MMZ32-1 | 675 | 485 | 12 | 212.1 | 112.4 | 166.5 | 77985 | 3215 |
MMZ34-1 | 675 | 500 | 12 | 215.9 | 114.4 | 169.5 | 84865 | 3394 |
MMZ35-1 | 675 | 500 | 12.5 | 224.3 | 118.9 | 176.1 | 87685 | 3506 |
MMZ36-1 | 675 | 485 | 13 | 234.1 | 124.1 | 183.8 | 87785 | 3620 |
MMZ36-2 | 700 | 540 | 12.2 | 215.9 | 118.6 | 169.5 | 97450 | 3609 |
MMZ36-3 | 630 | 490 | 12.5 | 235.5 | 116.5 | 184.9 | 88299 | 3604 |
MMZ37-1 | 700 | 500 | 13 | 231.8 | 127.4 | 182 | 92562 | 3702 |
MMZ37-2 | 675 | 485 | 13.5 | 242.5 | 128.5 | 190.4 | 89960 | 3709 |
MMZ38-1 | 675 | 485 | 14 | 249.8 | 132.4 | 196.1 | 918989 | 3793 |
MMZ38-2 | 700 | 570 | 13 | 230.1 | 126.4 | 180.6 | 109180 | 3830 |
MMZ39-1 | 700 | 560 | 13.5 | 239.9 | 131.8 | 188.3 | 110180 | 3935 |
MMZ40-1 | 700 | 550 | 13.8 | 244.2 | 134.2 | 191.7 | 110027 | 4000 |
MMZ41-1 | 700 | 540 | 14 | 251.8 | 138.4 | 197.7 | 111480 | 4128 |
MMZ42-1 | 700 | 550 | 14 | 253.1 | 139.1 | 198.7 | 115747 | 4209 |
MMZ42-2 | 700 | 550 | 14.2 | 258.7 | 142.1 | 203.1 | 115660 | 4205 |
MMZ43-1 | 700 | 560 | 14 | 253.9 | 139.5 | 199.3 | 119843 | 4280 |
MMZ43-2 | 700 | 560 | 13.5 | 248.4 | 136.5 | 195 | 120877 | 4316 |
MMZ44-1 | 700 | 540 | 14.5 | 271.3 | 149.1 | 213 | 118995 | 4403 |
MMZ44-2 | 700 | 550 | 14 | 256.9 | 141.2 | 201.7 | 121091 | 4403 |
MMZ46-1 | 580 | 540 | 14.2 | 291.2 | 132.6 | 228.6 | 124708 | 4618 |
MMZ46-2 | 700 | 525 | 15.2 | 287 | 157.7 | 225.3 | 121241 | 4616 |
MMZ46-3 | 700 | 560 | 15 | 281 | 154.4 | 220.6 | 129611 | 4628 |
MMZ46-4 | 700 | 600 | 14 | 158.2 | 141.9 | 202.7 | 138283 | 4609 |
MMZ48-1 | 580 | 570 | 15 | 306.6 | 139.6 | 240.7 | 137234 | 4814 |
MMZ48-2 | 580 | 540 | 15 | 306.6 | 139.6 | 240.7 | 137234 | 4814 |
MMZ48-3 | 700 | 550 | 15.2 | 288.4 | 158.5 | 226.4 | 132187 | 4805 |
MMZ50-1 | 580 | 580 | 16 | 322.2 | 146.7 | 252.9 | 145656 | 5022 |
MMZ50-2 | 580 | 530 | 15.5 | 316.9 | 144.3 | 248.8 | 132744 | 5008 |
MMZ50-3 | 700 | 530 | 16 | 302.5 | 166.3 | 237.5 | 133465 | 5036 |
MMZ50-4 | 700 | 560 | 16 | 298.5 | 164 | 234.3 | 140578 | 5020 |
MMZ50-5 | 580 | 520 | 15 | 322.3 | 146.7 | 253 | 133709 | 5142 |
MMZ52-1 | 700 | 550 | 16 | 305.2 | 167.7 | 239.6 | 143742 | 5226 |
