La serie JZ Palancola comprende JZ112 JZ120 JZ127, prodotte da Samuel Roll Form Group. Questa sezione definisce i requisiti minimi di sicurezza per la protezione del pavimento e della parete sui progetti di costruzione di Port of Seattle. Il fattore di sicurezza contro il ribaltamento, FSOT, è determinato da riassumendo i momenti resistenti intorno alla punta del muro e dividendo quella somma per la somma dei momenti di guida sulla punta del muro. Scopo Per evitare lesioni ai dipendenti e ai visitatori a cadere oa cadere dei materiali attraverso pavimenti aperti, tetti o pareti o altre superfici aperte / passeggiate. L'angolo JZ 112 dei moduli JZ 120 prefabbricati è JZ 127 tipicamente assunto come punta del muro. Ciò mostra l'impatto dello scivolamento della terra incipiente su un muro di MBU, causando la mancanza.
Le dimensioni popolari nella serie EZ serie Palancola sono profili EZ80 EZ88 e EZ95. L'eccentricità dell'ubicazione della forza risultante che agisce sulla base della parete deve essere determinata e confrontata con l'eccentricità massima consentita. Le pressioni terrestri sulle mura di sostegno ignorano generalmente le considerazioni della cosiddetta "stabilità globale", che riguarda i carichi geotecnici relativi alla stabilità del pendio lordo. La stabilità di scorrimento EZ 80 per EZ 88 e EZ 95 deve essere soddisfatta in base alle condizioni di carico effettive e la stabilità di scorrimento e ribaltamento deve essere soddisfatta per ogni livello superiore al livello inferiore per una condizione di carico composta da un inclinazione 1,5 orizzontale verticale fino a 1,0 il cui dito è situato nella parte anteriore della parete.

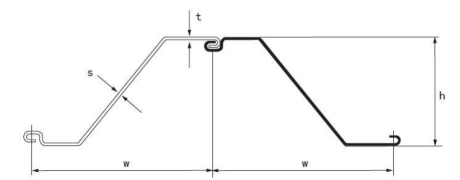

Section | Dimensions | Sectional Area |
Mass | Moment of inertia |
Modulus of section |
|||
Width | Height | Thickness | Pile | Wall | ||||
w | h | t/s | ||||||
In mm |
In mm |
In mm |
In2 cm2 |
Lbs/ft kg/m |
Lbs/ft2 kg/m2 |
In4/ft cm4/m |
In3/ft cm3/m |
|
JZ112 | 26.50 | 16.44 | 0.441 | 20.1 | 68.2 | 30.9 | 374 | 45.3 |
673 | 418 | 11.2 | 129.7 | 101 | 151 | 51100 | 2430 | |
JZ120 | 26.50 | 16.47 | 0.472 | 21.5 | 73.0 | 33.0 | 401 | 48.5 |
673 | 418 | 12.0 | 138.7 | 109 | 161 | 54700 | 2610 | |
JZ127 | 26.50 | 16.50 | 0.500 | 22.7 | 77.3 | 35.0 | 424 | 51.4 |
673 | 419 | 12.7 | 146.5 | 115 | 171 | 57900 | 2760 | |
EZ80 | 25.0 | 10.75 | 0.315 | 12.1 | 41.1 | 19.8 | 110 | 20.5 |
635 | 273 | 8.00 | 77.9 | 61.2 | 96.4 | 15000 | 1100 | |
EZ88 | 25.0 | 10.78 | 0.344 | 13.2 | 44.9 | 21.6 | 121 | 22.4 |
635 | 274 | 8.75 | 85.1 | 66.8 | 105 | 16500 | 1200 | |
EZ95 | 25.0 | 10.81 | 0.375 | 14.4 | 48.9 | 23.5 | 131 | 24.4 |
635 | 275 | 9.50 | 92.7 | 72.8 | 115 | 17900 | 1310 |
