La nostra gamma Advance pali portanti universale è stato sviluppato in modo da riflettere la pratica corrente di progettazione strutturale e rendere più facile per specificare. HP e UBP pali di fondazione sono particolari sezioni ampio fascio flangia H con lo stesso spessore della flangia e web, questo aiuta con l'integrità strutturale durante la guida e quando le ostruzioni sono incontrato. Semplice conferma della capacità portante mediante misurazione di "set" durante la guida. UPB mucchio cuscinetto può essere fornito in diversi gradi di acciaio con resistenza allo snervamento fino a 460 MPa.
Si prega di fare riferimento a «documenti correlati e link 'sulla destra dello schermo, per informazioni dettagliate su questo prodotto o andare alla nostra gamma completa di pubblicazioni. Travi ali larghe sono maneggevolezza, trasporto, stoccaggio e l'installazione. Tata Steel marchio CE profilati conforme alla direttiva UE sui prodotti da costruzione. Ospita combinazioni di carico complesse di palo cuscinetto universale con trazione o compressione carichi.
I vantaggi principali di HP e UBP pali di fondazione sono molteplici. Pile lunghezza può essere facilmente esteso da splicing in base alle condizioni del terreno. Fascio largo flangia è marchio nuove designazioni per l'uso da parte del settore delle costruzioni in acciaio UK - UBP diventa UKBP. Una gamma di dimensioni da 203 x 203 x 45 kg / m fino a 356 x 368 x 174kg / m. Eccellente durata; numerose esperienze per pali totalmente immersa mostrato una velocità di corrosione tendente a zero.
Dimensioni:
BS 4-1: 2005
Tolleranze:
EN 10034: 1993
Stato della superficie:
Secondo la norma EN 10163-3: 2004, classe C, sottoclasse 1

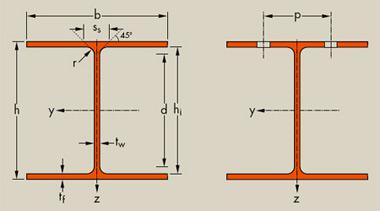

| Designazione | Massa per metro | Profondità di sezione h |
Larghezza della sezione b |
Spessore web s |
Flangia di spessore t |
Raggio di fondo r |
Profondità tra filetti d |
Rapporti di instabilità locale | |
| kg/m | mm | mm | mm | mm | mm | mm | Flangia b/2t |
Tela d/s |
|
| UBP 356 x 368 x 174 | 173.9 | 361.4 | 378.5 | 20.3 | 20.4 | 15.2 | 290.2 | 9.28 | 14.3 |
| UBP 356 x 368 x 152 | 152.0 | 356.4 | 376.0 | 17.8 | 17.9 | 15.2 | 290.2 | 10.5 | 16.3 |
| UBP 356 x 368 x 133 | 133.0 | 352.0 | 373.8 | 15.6 | 15.7 | 15.2 | 290.2 | 11.9 | 18.6 |
| UBP 356 x 368 x 109 | 108.9 | 346.4 | 371.0 | 12.8 | 12.9 | 15.2 | 290.2 | 14.4 | 22.7 |
| UBP 305 x 305 x 223 | 222.9 | 337.9 | 325.7 | 30.3 | 30.4 | 15.2 | 246.7 | 5.36 | 8.14 |
| UBP 305 x 305 x 186 | 186.0 | 328.3 | 320.9 | 25.5 | 25.6 | 15.2 | 246.7 | 6.27 | 9.67 |
| UBP 305 x 305 x 149 | 149.1 | 318.5 | 316.0 | 20.6 | 20.7 | 15.2 | 246.7 | 7.63 | 12.0 |
| UBP 305 x 305 x 126 | 126.1 | 312.3 | 312.9 | 17.5 | 17.6 | 15.2 | 246.7 | 8.89 | 14.1 |
| UBP 305 x 305 x 110 | 110.0 | 307.9 | 310.7 | 15.3 | 15.4 | 15.2 | 246.7 | 10.1 | 16.1 |
| UBP 305 x 305 x 95 | 94.9 | 303.7 | 308.7 | 13.3 | 13.3 | 15.2 | 246.7 | 11.6 | 18.5 |
| UBP 305 x 305 x 88 | 88.0 | 301.7 | 307.8 | 12.4 | 12.3 | 15.2 | 246.7 | 12.5 | 19.9 |
| UBP 305 x 305 x 79 | 78.9 | 299.3 | 306.4 | 11.0 | 11.1 | 15.2 | 246.7 | 13.8 | 22.4 |
| UBP 254 x 254 x 85 | 85.1 | 254.3 | 260.4 | 14.4 | 14.3 | 12.7 | 200.3 | 9.10 | 13.9 |
| UBP 254 x 254 x 71 | 71.0 | 249.7 | 258.0 | 12.0 | 12.0 | 12.7 | 200.3 | 10.8 | 16.7 |
| UBP 254 x 254 x 63 | 63.0 | 247.1 | 256.6 | 10.6 | 10.7 | 12.7 | 200.3 | 12.0 | 18.9 |
| UBP 203 x 203 x 54 | 53.9 | 204.0 | 207.7 | 11.3 | 11.4 | 10.2 | 160.8 | 9.11 | 14.2 |
| UBP 203 x 203 x 45 | 44.9 | 200.2 | 205.9 | 9.5 | 9.5 | 10.2 | 160.8 | 10.8 | 16.9 |
